Umschalt-Motorventil VA33
Das VA33 ist ein motorisiertes 3-Wege-Ventil. Mit dem Indikator
am Gehäuse lässt sich schnell erkennen, welcher Ventilanschluss
geöffnet ist.
VA33-DN 20 Rp ¾"
Umschalt-Motorventil
VA33-DN 32 AG 1¼"
VA33-DN 32 AG 1¼"
Stellantrieb für VA33

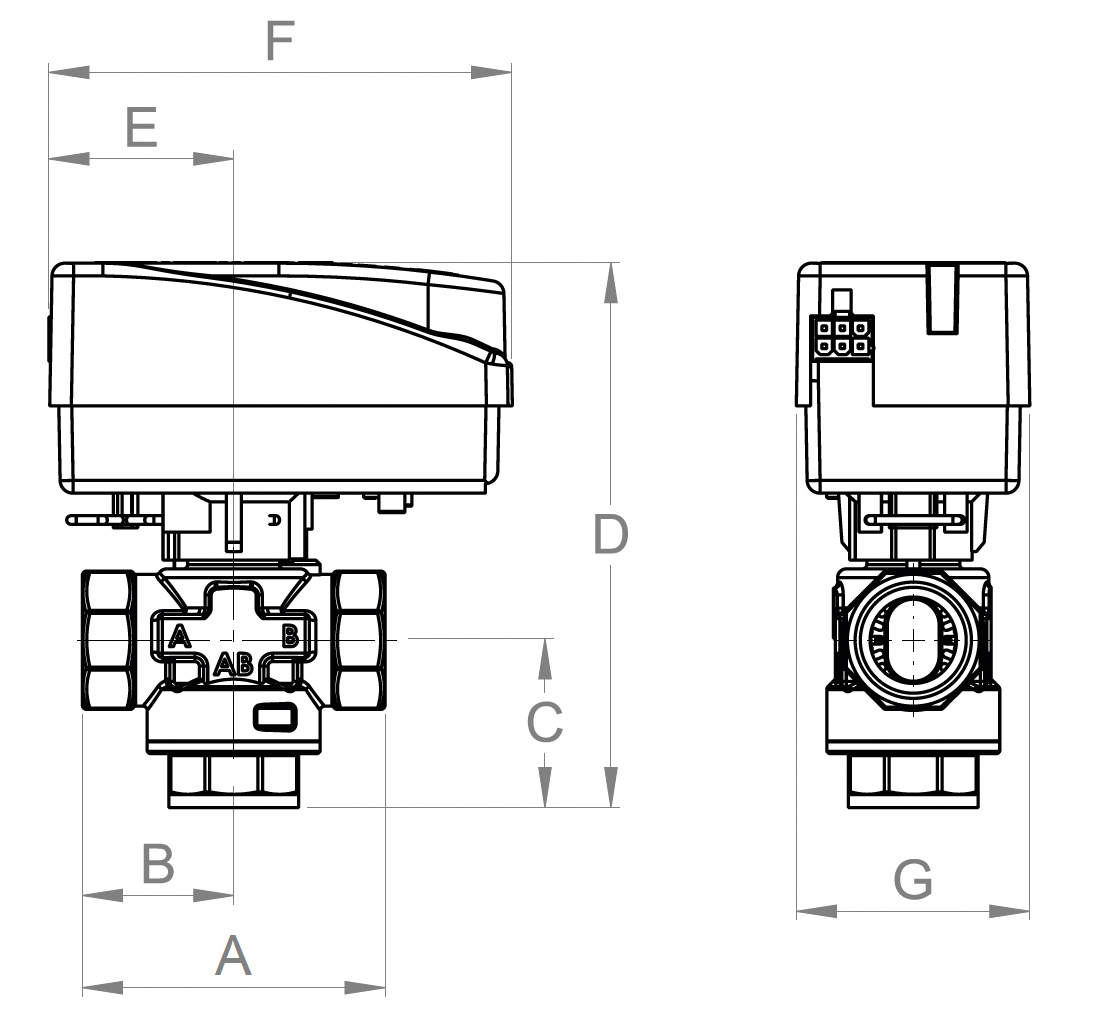

Maße VA33 (mm)
| DN 20 (¾") | DN 25 (1") | DN 32 (1¼") | |
|---|---|---|---|
| A | 70 | 74 | 80 |
| B | 35 | 37 | 40 |
| C | 104 | 107 | 40 |
| D | 126 | 127 | 120 |
| E | 43 | 43 | 43 |
| F | 107 | 107 | 107 |
| G | 54 | 54 | 54 |
Umschalt-Motorventil VA33
Standby:
Ruhestellung: 0 W
Endstellung: 5 W
Ruhestellung: 0 W
Endstellung: 5 W
Medium: Wasser mit max. 50 % Glykol, max. 30% Ethanol
Schutzart: IP 44
Umgebungstemperatur: 1 … 60 °C
Max. Betriebstemperatur: 5 … 80 °C (kurzzeitig 90 °C)
Max. Arbeitsdruck: 10 bar (1,0 MPa)
Max. Differenzdruck: 1 bar (100 kPa)
Leckage: < 0,1% vom Kvs bei 1 bar (100 kPa)
Drehwinkel: 60°/360°
Material:
Gehäuse: Messing EN 12165 CW617N
Externer Deckel: Messing EN 12164 CW614N
Innenteile/Welle: PPS-Komposit
Gehäuse: Messing EN 12165 CW617N
Externer Deckel: Messing EN 12164 CW614N
Innenteile/Welle: PPS-Komposit
Stellzeit: 8 s (60°)
Stellmotor: 230 V~, 50 Hz
Ansteuerung: 2-Punkt-Signal (ein/aus)
Leitung: 3 x 0,75 mm² (Isolierung: PVC)
